首頁 產品展示 QYL系列回油濾油器
歡迎咨詢
QYL系列回油濾油器
QYL系列回油濾油器
QYL系列回油濾油器
QYL系列回油濾油器

QYL系列回油濾油器

型號：QYL-40

瀏覽次數：767次

產品簡介

QYL統型系列汽車起重機用吸、回油管路濾油器主要安裝在油箱上，濾除吸油口，回油管路油液中的污染物， 以達到保持油液清潔和液壓系統正常工作，具有結構緊湊合理，外形美觀，重量輕，通油量大等優點。

產品詳情
簡介：
QYL統型系列汽車起重機用吸、回油管路濾油器主要安裝在油箱上，濾除吸油口，回油管路油液中的污染物，以達到保持油液清潔和液壓系統正常工作，具有結構緊湊合理，外形美觀，重量輕，通油量大等優點。
型號說明：
QYL □ □ F J □
代號 公稱流量L/min 過濾精度（µm） 連接形式 吸口濾油器 旁通閥開啟值
吸回油濾油器     F:法蘭式連接
G：英制螺紋連接
省略：公制螺紋連接		 J:吸口濾油器
S：帶壓差式指示裝置
C:帶壓力式指示裝置
技術參數：
型號 濾芯型號 公稱流量L/min 工作壓力
MPa		 原始?jí)毫p失MPaF 過濾精度
μm		 旁通閥開啟壓力MPa 報警壓力MPa 重量
kg
QYL-40X※※※ QYLX-40X※Q2 40 1.62 ≤0.1 3 5 10 20 0.4 0.15 0.35
QYL-63×※※※ QYLX-63×※Q2 63 1.62 ≤0.1 3 5 10 20 0.4 0.15 0.35
QYL-100X※※※ QYLX-100×※Q2 100 1.62 ≤0.1 3 5 10 20 0.4 0.15 0.35
QYL-160×※※※ QYLX-160×※Q2 160 1.62 ≤0.1 3 5 10 20 0.4 0.15 0.35 6
QYL-250×※※※ QYLX-250×※Q2 250 1.62 ≤0.1 3 5 10 20 0.4 0.15 0.35 7.2
QYL-400×※※※ QYLX-400×※Q2 400 1.62 ≤0.1 3 5 10 20 0.4 0.15 0.35 14.2
注：
(1)流量為40、63、100L/min的三種型號濾油器只帶壓力式(CY-I)發訊裝置。
(2)流量為160、250L/min的兩種型號濾油器可帶壓差式(CS-II)或壓力式(CY-I)發訊裝置。
(3)流量為400L/min的濾油器只帶壓差式(CS-II)發訊裝置。

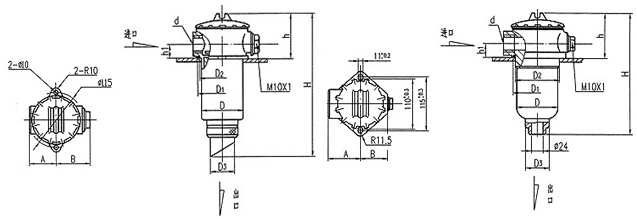

連接尺寸：
濾油器
型號 尺寸mm
H h h1 D D1 D2 D3 d d A B
QYL-40×※※※ 240 88 30 Ø74 Ø100 Ø92 Ø31 M22×1.5 G3/4" 61 69
QYL-63×※※※ 295 88 30 Ø74 Ø100 Ø92 Ø31 M27×2 G1" 61 69
QYL-100×※※※ 278 88 28 Ø82 Ø95 Ø86 Ø31 M27×2 G1" 70 55
連接尺寸：（法蘭式）
濾油器
型號 尺寸mm
H h h1 h2 h3 L1 L2 D D1 D2 d d1 M L3
QYL-160×※F※ 413 315 32 60 35 80 55 Ø160 Ø110 Ø108 Ø135 Ø40 10 202
QYL-250×※F※ 535 435 36 65 45 80 60 Ø160 Ø112 Ø108 Ø135  50 10 202
QYL-400×※F※ 602 480 50 85 55 110 80 Ø200 Ø150 Ø145 Ø175 Ø60 12 241
連接法蘭：(管式)
濾油器
型號 尺寸mm
H h h1 h2 L L1 D D1 D2 d d1
QYL-160×※F※ 413 315 32 60 250 80 Ø108 Ø110 Ø160 Ø135 M48×2
QYL-250×※F※ 535 435 36 65 250 80 Ø108 Ø112 Ø160 Ø135 M48×2
技術參數：
濾油器
型號 公稱流量
L/min		 過濾精度
µm		 壓力損失
MPa		 尺寸 mm
A B L D D1 D2 D3 d
QYL-250X180FJ 250 180 <0.01 88 75 251 ø140 ø91 ø89 ø115 ø45
QYL-400×180FJ 400 180 <0.01 105 95 308 ø160 ø110 ø105 ø135 ø65
QYL-630×180FJ 630 180 <0.01 - - 366 ø180 ø125 ø119 ø150 ø80
使用說明：
1、吸油口濾油器，濾芯為網式濾芯，具有通油能力大、阻力小，可以清洗并重復使用等優點。 2、回油管路濾油器，濾芯為尼龍纖維濾芯，具有通油能力大，原始?jí)毫p失小，納污量大，過濾效果好，
精度高等優點。
3、回油管路濾油器，裝有壓差指示裝置和旁通閥，當濾芯受堵而使壓力差值升到指示裝置的額定值時，指示裝置報警，
應更換濾芯，如此時不能停機而使壓力繼續升高至旁通閥開啟值時，此時濾油器失去過濾油作用，必須更換濾芯，
另外可根據用戶要求安裝壓力表。
安裝尺寸：
濾油器
