插裝閥及閥蓋組合
插裝閥及閥蓋組合
插裝閥及閥蓋組合
插裝閥及閥蓋組合

插裝閥及閥蓋組合

型號：CVF-63

瀏覽次數：584次

產品簡介

1、利用外控導壓孔（Z1或Z2）進行壓力的遠程控制或卸載。 2、與電磁換向閥，先導式溢流閥及防沖擊閥所組成的電磁式先導式溢流閥或卸載閥，由外控油路使泵卸載或以先導式溢流閥對液壓系統進行2段或3段壓力控制。

產品詳情

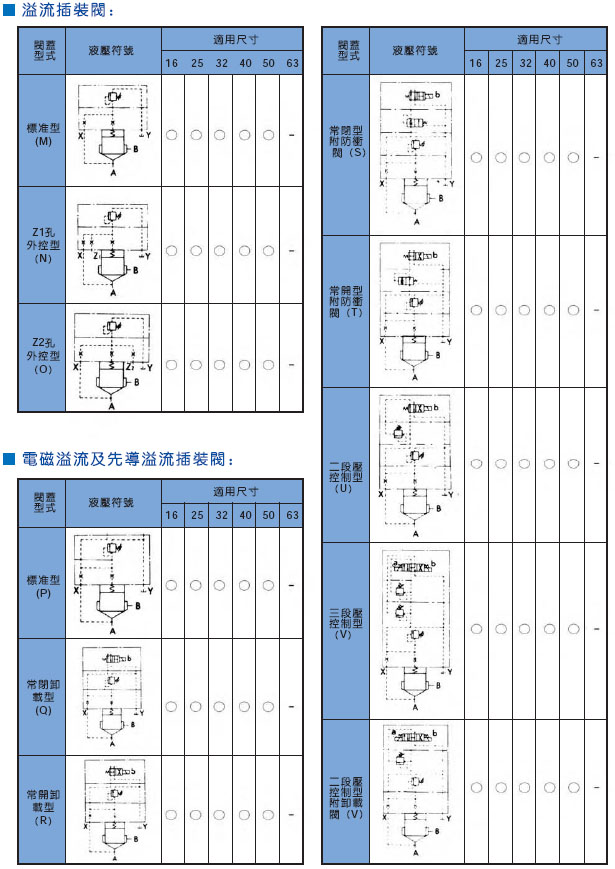

型號說明：
CVB -M -16 -6 -H -D4 -A2 5
系列號碼 閥蓋形式 通經mm 導壓孔經 外控壓力 電磁閥接線方式 電壓 頻率
直入式溢流插裝閥 資料索取 16： 16 ℓ/min 16∼40通經
用6mm
50∼63通經
用10mm		 無標記：沒有
H： 有		 D4： JIS： 接線盒型
D5： DIN： 插頭型		 A1： AC 110V
A2： AC 220V
A3： AC 380V
D1： DC 12V
D2： DC 24V		 5： 50HZ
6： 60HZ
直流省略
25： 250ℓ/min
32： 32 ℓ/min
40： 400ℓ/min
50： 50ℓ/min
尺寸圖：
型號 定格流量ℓ/min
P=0.3MPa		 壓力調整范圍
MPa		 最高使用壓力
MPa		 ******流量ℓ/min
P=0.3MPa
CVB-16 125 4∼3.15 31.5 130
CVB-25 250 4∼3.15 31.5 350
CVB-32 500 4∼3.15 31.5 500
CVB-40 800 4∼3.15 31.5 850
CVB-50 1200 4∼3.15 31.5 1400
產品特點：
1、利用外控導壓孔（Z1或Z2）進行壓力的遠程控制或卸載。
2、與電磁換向閥，先導式溢流閥及防沖擊閥所組成的電磁式先導式溢流閥或卸載閥，由外控油路使泵卸載或以先導式溢流閥對液壓系統進行2段或3段壓力控制。
備注：
1、只采購插裝閥時只需要標示a b項即可，a∼h為閥體與閥蓋之組合。
2、導壓孔經標準型16∼40通經用6mm、50∼63通經用10mm，若需要其他尺寸，請洽本公司技術部。
3、利用外控導壓孔（Z1或Z2）進行壓力的遠程控制或卸載。
4、與電磁換向閥，先導式溢流閥及防沖擊閥所組成的電磁式先導式溢流閥或卸載閥，由外控油路使泵卸載或以先導式溢流閥對液壓系統進行2段或3段壓力控制。
尺寸圖：
插裝閥
